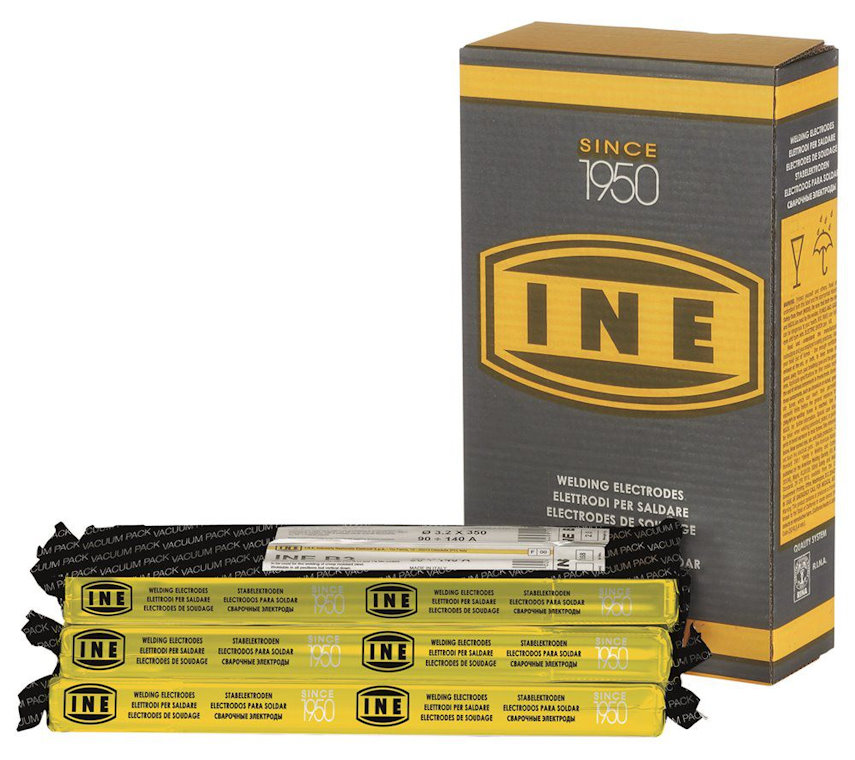

INE 55 B

Basische Elektrode für Kohlenstoff- und C-Mn-Stähle

Elektrode mit basischer Beschichtung zum Schweißen von Kohlenstoff- und C-Mn-Stählen mit einer Zugfestigkeit von bis zu 510 MPa. Hervorragende mechanische Eigenschaften bei - 50°C. E 7018.1H4

Klassifikationen
  • AWS A 5.1: E7018-1H4
  • EN ISO 2560-A: E 42 5 B 4 2 H5
Zertifizierungen
  • CE-Kennzeichen
  • LRS
  • RINA
  • DNV-GL
  • ABS
  • DB
  • TüV
Beschreibung + -

Elektrode mit basischer Beschichtung zum Schweißen von Kohlenstoff- und Kohlenstoff-Mangan-Stählen mit einer Zugfestigkeit von bis zu 510 MPa. Ideal zum Schweißen an stark beanspruchten Verbindungen. Abscheidung mit sehr geringem diffusionsfähigen Wasserstoffgehalt. Hervorragende mechanische Eigenschaften sowohl unter geschweißten als auch nach spannungsentlastender Wärmebehandlung. Hervorragende Zähigkeitswerte bei niedrigen Temperaturen. Wird in Kesselwerken, Druckbehältern, im Schiffbau, im Offshore-Bereich und in allen Fällen von Qualitätsmetallbauarbeiten verwendet. Hervorragende radiologische Eigenschaften. 120%-Ausbeute.

Typische chemische Analyse (Aufgebrachtes Metall WT %) + -
C 0.05
Si 0.40
Mn 1.40
P 0.015
S 0.010
Ni 0.05
Cr 0.05
Mo 0.05
V 0.01
Typische mechanische Eigenschaften + -
Fließfestigkeit 450 MPa 430 (T) MPa
Spannungsfestigkeit 550 MPa 520 (T) MPa
Dehnung 26 % 26 (T) %
Kerbschlagzähigkeit KV (-20°C) 200 J 200 J
Kerbschlagzähigkeit KV (-40°C) 140 J 150 J
Kerbschlagzähigkeit KV (-45°C) 80 J 80 J
Kerbschlagzähigkeit KV (-50°C) 60 J 60 J
Schweißparameter + -
Durchmesser (mm) Länge Ampere
2 300 20-50
2.5 300 60-110
2.5 350 60-110
3.2 350 90-140
3.2 450 90-140
4 350 120-200
4 450 120-200
5 450 170-240
Schweißpositionen + -

Alle außer vertikal unten
