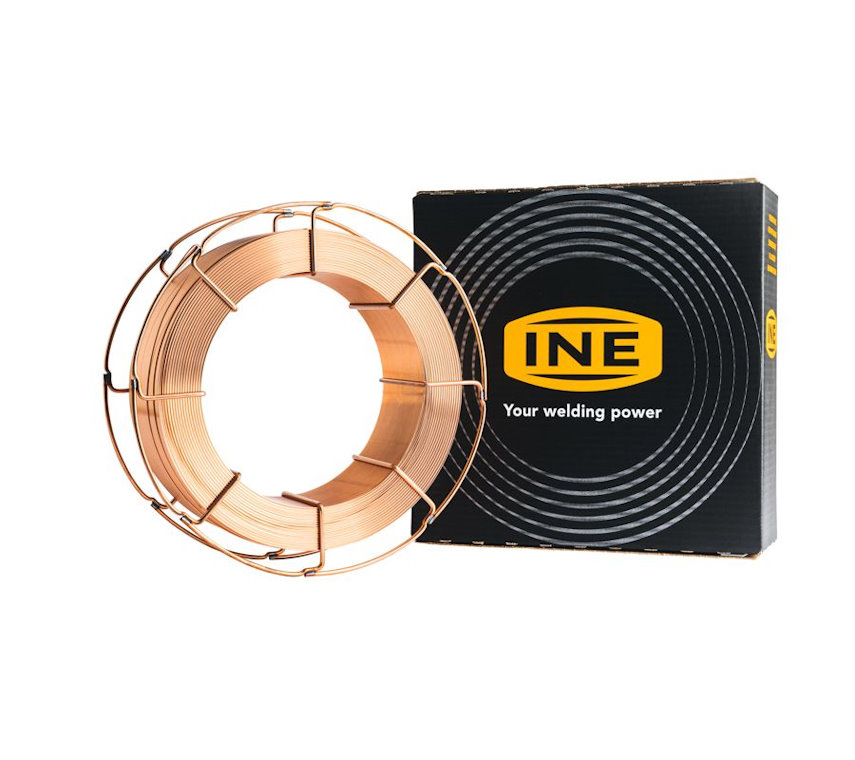

INEFIL 70

Draht zum MIG MAG-Schweißen von Stählen mit hoher Elastizitätsgrenze

Massivdraht AWS A 5.28: ER100S-G; EN ISO 16834-A: G 62 4 M13 Mn3NiCrMo zum Schweißen von H.Y.S.-Stählen mit 700 MPa. Gute mechanische Eigenschaften. Anwendungen, Bau von hochohmigen Bauteilen, die unter dem Schutz von Ar + O2. eingesetzt werden sollen.

Klassifikationen
  • AWS A 5.28: ER100S-G
  • EN ISO 16834-A: G 62 4 M13 Mn3NiCrMo
Zertifizierungen
  • CE-Kennzeichen
  • DB
  • TÜV
Ausführungen
  • Verkupfert
Beschreibung + -

Massivdraht, niedriglegiert mit Ni-Cr-Mo zum Schweißen hochfester Stähle mit einer Zugfestigkeit höher als 700 MPa. Gute Elastizitätswerte bei niedrigen Temperaturen. Geeignet für Metallbau, die Chemie- und die Ölindustrie. Der Draht wird auch zur Herstellung von HSLA-Stählen (niedriglegierten hochfesten Stählen) verwendet, wo er für den Bau von Industriemaschinen, Kränen und anderen Bauteilen verwendet werden kann, die eine hohe mechanische Beständigkeit erfordern. Zur Verwendung unter gasförmigem Schutz des Ar+O2-Gemisches.

Typische chemische Analyse (Schweißdraht WT %) + -
C 0.08
Si 0.7
Mn 1.4
Cr 0.6
Mo 0.2
Ni 0.6
Typische mechanische Eigenschaften + -
M21 M13
Yield strength 600 MPa 640 MPa
Tensile strength 680 MPa 720 MPa
Elongation 19 % 20 %
Impact test Kv (+20°C) 130 J 140 J
Impact test Kv (-20°C) 80 J 90 J
Impact test Kv (-30°C) 70 J 80 J
Impact test Kv (-40°C) - 70 J
Schweißparameter + -
Durchmesser (mm) Volt Ampere
0.8 16-28 60-200
1 17-32 80-240
1.2 18-34 100-320
1.6 19-38 150-400
Schweißpositionen + -

ALLE
