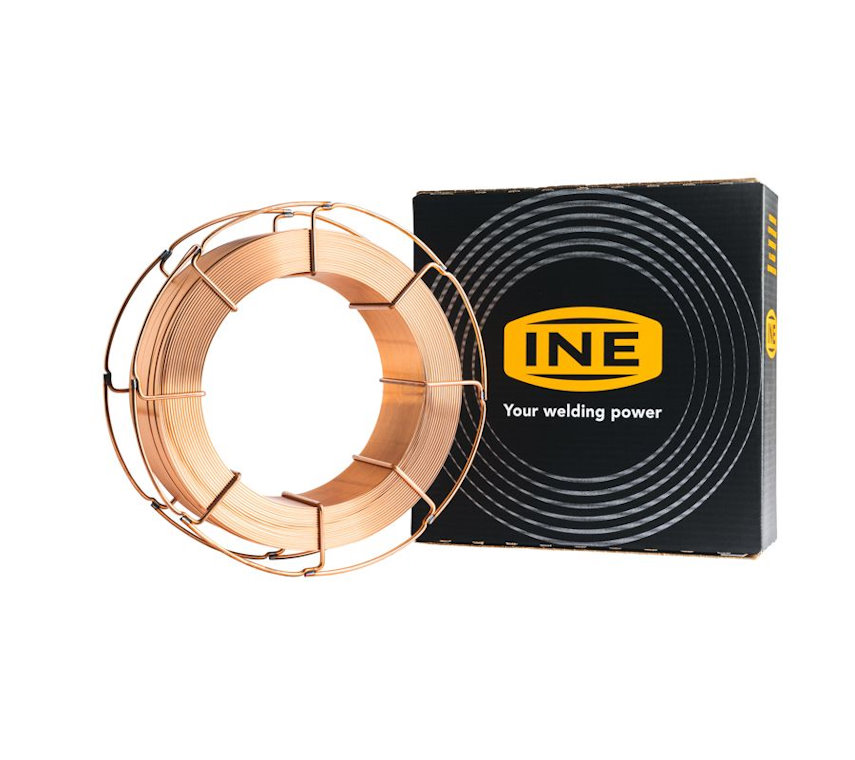

INEFIL G2MO

Massivdraht zum Schweißen von 0,5% Mo-Stählen.

Massivdraht AWS A 5.28: ER70S-A1 EN ISO 14341-A: G 46 2 M21 2Mo, mit 0.5% Mo zum Schweißen von niedriglegierten Stählen und heißkriechfesten Stählen. Rohrleitungen und Druckbehälter bis 500°C. Schutz Ar+CO2.

Klassifikationen
  • AWS A 5.28: ER70S-A1
  • EN ISO 14341-A: G 46 2 M21 2Mo
  • EN ISO 21952-A: G MoSi
Zertifizierungen
  • CE-Kennzeichen
  • DB
  • TüV
Ausführungen
  • Nicht verkupfert
  • Verkupfert
Beschreibung + -

0,5% Mo niedriglegierter verkupferter Massivdraht zum Schweißen niedriglegierter Stähle mit hoher Festigkeit und für heißkriechfeste Stähle. Wird bei Rohrleitungen und Druckbehältern mit Betriebstemperaturen von ca. 500°C verwendet. Gute Elastizitätseigenschaften bei niedrigen Temperaturen. Zur Verwendung unter gasförmigem Schutz des Ar+CO2-Gemisches.

Typische chemische Analyse (Schweißdraht WT %) + -
C 0.09
Si 0.60
Mn 1.20
Mo 0.50
Typische mechanische Eigenschaften + -
Fließfestigkeit 500 MPa 480 (T) MPa 480 (T) MPa 480 (T) MPa
Bruchfestigkeit 620 MPa 600 (T) MPa 600 (T) MPa 600 (T) MPa
Dehnung 23 % 25 (T) % 25 (T) % 25 (T) %
Kerbschlagzähigkeit KV (RT) 150 J 170 J (T)
Schweißparameter + -
Durchmesser (mm) Volt Ampere
0.8 16-28 60-200
1 17-32 80-260
1.2 18-34 100-360
1.6 19-38 130-450
Schweißpositionen + -

ALLE
