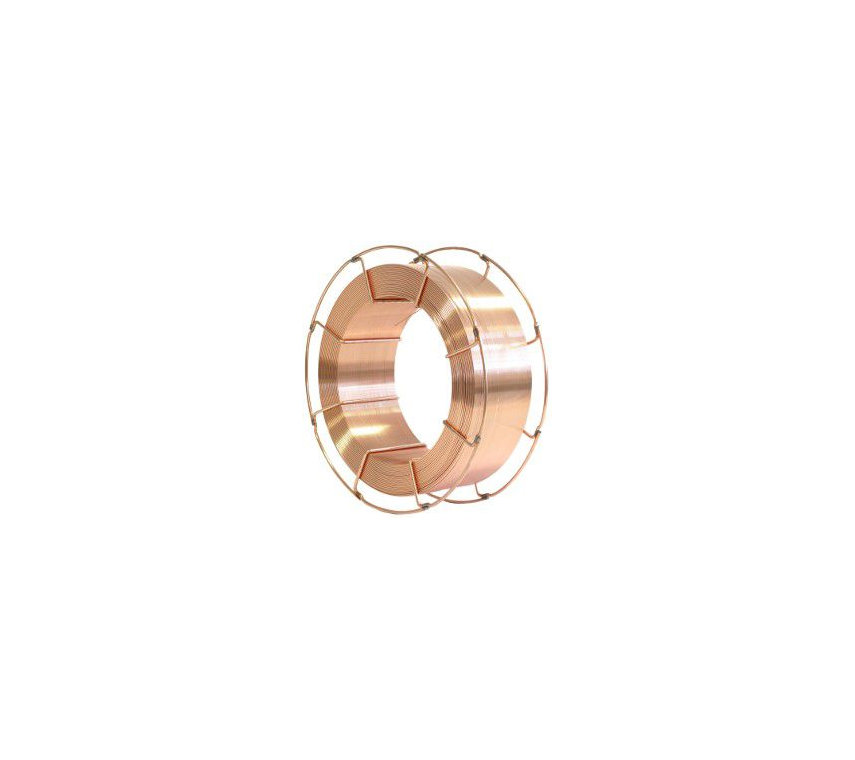

INEFIL NIMOCR

Draht zum MIG MAG-Schweißen von Stählen mit hoher Elastizitätsgrenze

Massivdraht AWS A 5.28: ER100S-G EN ISO 16834-A: G 69 4 M21 Mn3Ni1CrMo, zum Schweißen von H.Y.S.-Stählen mit 770 MPa. Gute mechanische Eigenschaften. Anwendungen, Bau von hochohmigen Bauteilen, die unter dem Schutz von Ar + O2. eingesetzt werden sollen.

Klassifikationen
  • AWS A 5.28: ER100S-G
  • AWS A 5.28: ER110S-G
  • EN ISO 16834-A: G 69 4 M21 Mn3Ni1CrMo
  • EN ISO 16834-A: G 69 5 M13 Mn3Ni1CrMo
Zertifizierungen
  • CE-Kennzeichen
  • ABS
  • DB
  • TÜV
Ausführungen
  • Nicht verkupfert
  • Verkupfert
Beschreibung + -

Ni-Cr-Mo niedriglegierter verkupferter Massivdraht zum Schweißen von Stählen mit hoher Streckgrenze und einer Zugfestigkeit höher als 770 MPa. Hervorragende Elastizitätswerte bei niedrigen Temperaturen (bis -50°C). Geeignet für Metall-, Offshore-Bau, Chemie- und Ölindustrie. Der Draht wird auch zur Herstellung von HSLA-Stählen (niedriglegierten hochfesten Stählen) verwendet, wo er für den Bau von Industriemaschinen, Kränen und anderen Bauteilen verwendet werden kann, die eine hohe mechanische Beständigkeit erfordern. Zur Verwendung unter gasförmigem Schutz von Ar+CO2 oder Ar+O2-Gemisch.

Typische chemische Analyse (Schweißdraht WT %) + -
C 0.08
Si 0.5
Mn 1.6
Cr 0.3
Mo 0.25
Ni 1.5
V 0.09
Typische mechanische Eigenschaften + -
M21 M13
Fließfestigkeit 750 MPa 790 MPa
Bruchfestigkeit 820 MPa 840 MPa
Dehnung 19 % 20 %
Kerbschlagzähigkeit KV (-20°C) 90 J 100 J
Kerbschlagzähigkeit KV (-40°C) 60 J 80 J
Kerbschlagzähigkeit KV (-50°C) 60 J
Schweißparameter + -
Durchmesser (mm) Volt Ampere
0.8 16-28 60-200
1 17-32 80-260
1.2 18-34 100-360
1.6 19-38 130-450
Schweißpositionen + -

ALLE
